¿Cómo funciona una rectificadora de cuchillas rectas?

En las industrias modernas de carpintería, fabricación de papel, impresión y corte de plásticos, mantener el filo de las herramientas de corte es crucial para garantizar la eficiencia de la producción y la calidad del producto.

¿Qué es una rectificadora de cuchillas rectas?

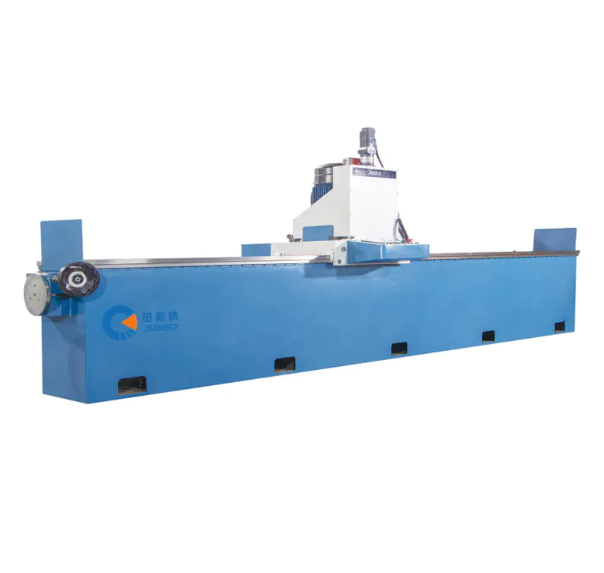

un Rectificadora de cuchillos rectos es una máquina herramienta diseñada específicamente para reparar y rectificar con precisión herramientas de corte de filo recto. Es ampliamente utilizado para rectificar hojas de cepilladoras, cortadoras de papel, hojas de trituradoras y rasquetas. Ya sea que las hojas estén hechas de acero aleado o de acero de alta velocidad, el mecanizado de precisión de una máquina rectificadora de cuchillas rectas puede restaurarlas a su precisión de corte inicial.

Principio de funcionamiento de una máquina rectificadora de cuchillas rectas

El proceso de trabajo de una máquina rectificadora de cuchillas rectas es un ciclo mecánico típico de corte y enfriamiento. Su principio básico se puede resumir en los siguientes pasos:

1. Fijación de la cuchilla (tecnología de mandril electromagnético)

Antes de comenzar a trabajar, la herramienta de corte recto que se va a rectificar debe colocarse plana sobre la mesa de trabajo. Moderno de alta eficiencia Rectificadora de cuchillos rectoss Normalmente se utilizan mandriles electromagnéticos. A través de una poderosa fuerza electromagnética, la hoja se fija firmemente a la superficie del mandril, asegurando que no se mueva durante el rectificado a alta velocidad, garantizando así la rectitud de la superficie del suelo.

2. Ajuste del ángulo

Diferentes herramientas de corte tienen diferentes requisitos para el ángulo del filo (ángulo de cuña). La mesa de trabajo o cabezal de molienda de una amoladora de dientes generalmente está diseñada con un mecanismo giratorio, lo que permite al operador ajustar con precisión el ángulo de molienda entre 0° y 90° según los requisitos del proceso.

3. Movimiento alternativo del cabezal de molienda

El componente principal de una amoladora de dientes es el cabezal de molienda (motor del husillo). El cabezal de rectificado lleva una muela abrasiva giratoria de alta velocidad (como una muela abrasiva de resina o una muela abrasiva de diamante) en un movimiento lineal alternativo horizontal sobre un riel guía.

• Corte por molienda: Con cada movimiento alternativo, el cabezal de molienda avanza automática o manualmente hacia abajo (hasta una profundidad de micrómetros).


• Tratamiento superficial: La capa de metal sin brillo se elimina gradualmente mediante el contacto entre el borde de la muela y el filo.



4. Intervención del sistema de refrigeración

Debido a que el esmerilado en seco genera una gran cantidad de calor por fricción, puede hacer que el filo se ablande debido al recocido o al agrietamiento. Por lo tanto, las trituradoras de espuelas están equipadas con un completo sistema de pulverización de refrigeración. El refrigerante circula en el punto de rectificado, eliminando rápidamente el calor y eliminando el polvo metálico, asegurando que la dureza del filo no se vea afectada.

Componentes principales

Para lograr resultados de rectificado de alta precisión, una rectificadora de herramientas giratorias de alta calidad generalmente incluye los siguientes componentes:

• Cama de la máquina: Utiliza tecnología de fundición de alta resistencia para reducir la vibración durante la operación.


• Guías de precisión: Emplee guías lineales o en forma de V para garantizar la rectitud de la trayectoria del cabezal de molienda.


• Motores paso a paso/servomotores: Controle la profundidad de corte automática, logrando un control de precisión a nivel de micras.


• Convertidor de frecuencia: undjusts the grinding head speed to adapt to grinding different types of cutting tools.



¿Por qué las empresas necesitan rectificadoras de herramientas giratorias profesionales?

• Vida útil extendida de la herramienta: En comparación con el rectificado manual, las rectificadoras de herramientas giratorias producen un rectificado más uniforme, evitando el desgaste excesivo y extendiendo efectivamente la vida útil de las costosas herramientas de corte de aleaciones.


• Precisión de mecanizado mejorada: unutomated control ensures that the straightness error of the cutting edge is kept within a minimal range, resulting in finished products (such as paper cutters or wood veneer) with clean, burr-free edges.


• Costos laborales reducidos: Las amoladoras de hoja recta totalmente automáticas admiten el arranque con un solo botón, lo que elimina la necesidad de supervisión del operador a largo plazo y mejora significativamente la productividad del taller.



Las amoladoras de hoja recta no sólo son "médicos" para mantener el rendimiento del equipo de producción, sino también una base de hardware indispensable para que las empresas logren un mecanizado de precisión. Mediante fijación electromagnética, ajuste fino de ángulos y rectificado alternativo de alta precisión, brindan soluciones de corte de alta calidad para diversas industrias.
